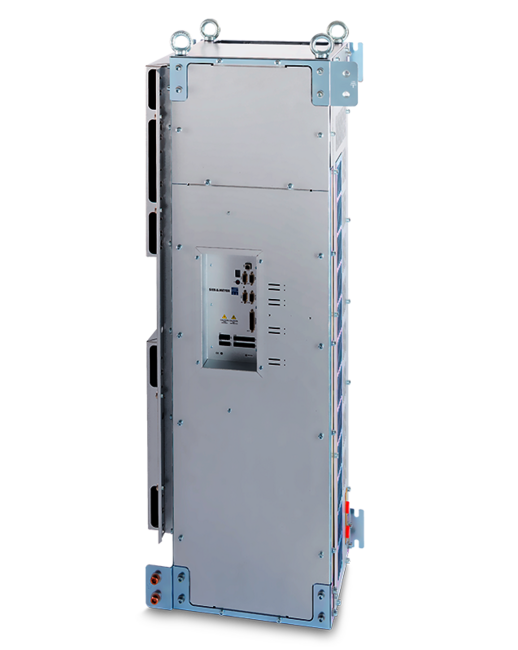

Frequenzumrichter SD2M Turbo

Frequenzumrichter SD2M Turbo

Die meisten Standard-Umrichter verwenden in den höheren Leistungsklassen die bekannte Technik der Zwei-Level-Pulsweitenmodulation (PWM) mit max. 8 kHz Schaltfrequenz. Das führt in den meisten Hochgeschwindigkeits-Anwendungen dazu, dass zusätzliche Komponenten wie LC-Filter oder Drosseln benötigt werden, um die im Motor entstehenden Zusatzverluste zu minimieren.

Der Booster

SIEB & MEYER-Frequenzumrichter sind speziell für Hochgeschwindigkeits-Anwendungen konstruiert und nutzen die in diesen Applikationen sehr vorteilhafte Drei-Level-Technologie – auch Multi-Level-Technologie genannt.

In der Regel werden bei Verwendung unserer Umrichterbaureihe SD2M Turbo keine Motor-Filterelemente benötigt. Begründet ist dies nicht nur in der Drei-Level-Technologie, sondern auch darin, dass wir standardmäßig PWM-Schaltfrequenzen bis 16 kHz liefern. Die Kombination resultiert in einer wesentlich verbesserten Motorstrom-Qualität, die die unerwünschten Rotorverluste extrem reduziert – und zwar um bis zu 90 %!

Highlights

  • Drei-Level-Technologie

    Funktion:
    Die Endstufen des SD2M Turbo basieren auf einer Drei-Level-Technologie und stellen Drehfeldfrequenzen bis 2.000 Hz mit Schaltfrequenzen von 16 kHz zur Verfügung.

    Vorteil:
    Reduzierung der Motorverluste bei minimalem Aufwand für Motorfilter/-drosseln sowie eine geringe Störausstrahlung und Isolationsbeanspruchung

    Nutzen:
    Geringere System-/Betriebskosten über den gesamten Produktlebenszyklus hinweg.

  • Wirkungsgrad

    Funktion:
    Die Geräte erreichen einen Wirkungsgrad von bis zu 98 %

    Vorteil:
    Die hohe Effizienz gewährleistet einen optimalen Systemwirkungsgrad und reduziert auch die notwendigen Kühlungsmaßnahmen.

    Nutzen:
    Maximaler Systemertrag und verbesserte Ökobilanz durch geringeren Energieverbrauch

  • DC-Spannungsversorgung

    Funktion:
    Bei Verlust der Netzversorgung aktives Notbremsen und Aufrechterhaltung der Spannungsversorgung.

    Vorteil:
    Einsparung einer separaten Spannungsversorgung für die Magnetlager.

    Nutzen:
    Schutz der Magnetlager bei Spannungsausfall und Kostenersparnis.

Technologie/
System-Eigenschaften		 SD2M
Drei-Level-PWM		 Standardumrichter Zwei-Level-PWM
mit Motordrossel		 Standardumrichter Zwei-Level-PWM
mit LC-Filter
Geringes Gewicht ✓ X X
Geringer Bauraum ✓ X X
Keine Gefahr von
Resonanzeffekten		 ✓ ✓ X
Gesamtkosten ✓ X X

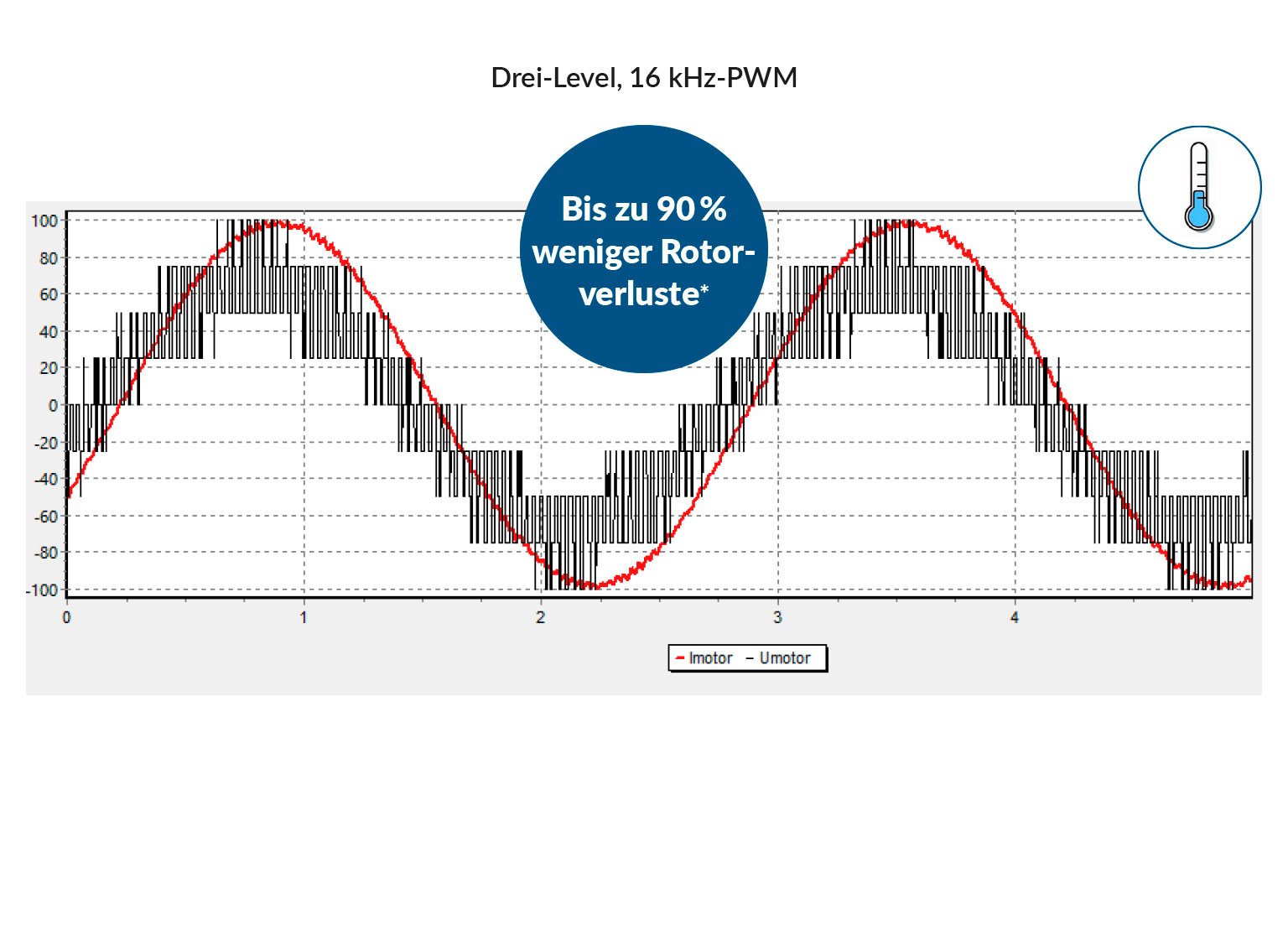

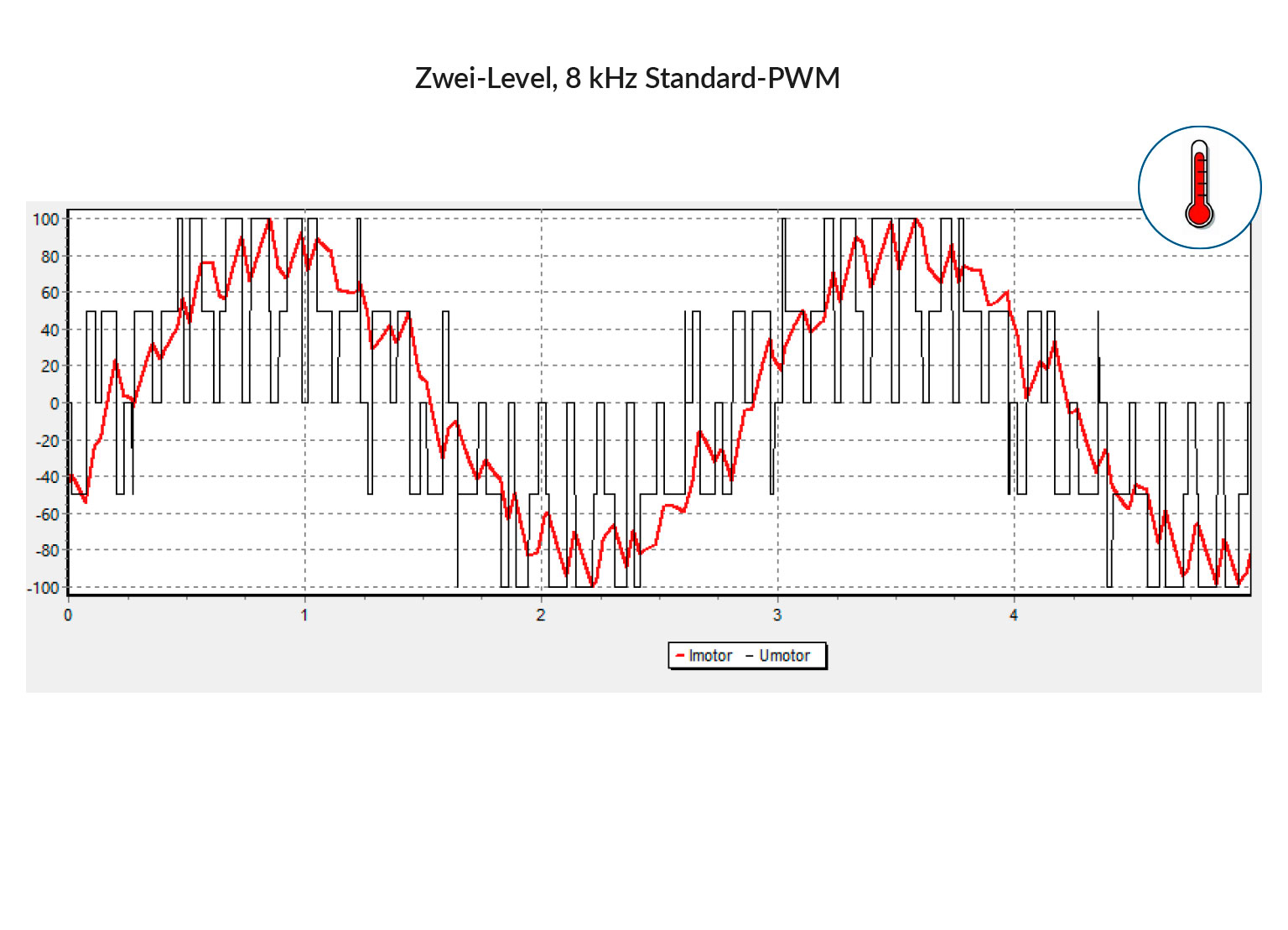

Motorströme im Vergleich

Gut zu wissen

  • Derzeit verfügbare Leistungsklassen von 100 bis 500 kVA, mit bis zu 800 Aeff Nennstrom
  • Flüssigkeitskühlung als Standard (wasserbasierend), Luftkühlung auf Anfrage
  • NRTL/CSA zertifiziert
  • Sehr geringe Isolationsbeanspruchung der Motorwicklung – auch bei langen Motorleitungen – aufgrund von 50 % kleinerer PWM-Schaltamplituden (siehe Grafik unten)
  • Optionale DC-Spannungsversorgung für aktive Magnetlager, über intern abgesicherte DC-Zwischenkreis-Klemmen
  • Konstruiert für 100 % Auslastung 24/7
  • Alle Leistungskomponenten ausgelegt für 10 Jahre Dauerbetrieb mit Nennlast
  • Konstruiert für weltweite 3-phasige Versorgungsnetze - auch potentialfrei IT
  • Leistungsfähige Parametrier- und Diagnosesoftware drivemaster2
  • Kundenspezifische Lösungen realisierbar
  • 3C3-Schutzlackierung der Leiterplatten für Betriebssicherheit in aggressiver Umgebung

Frequenzumrichter SD2M Turbo

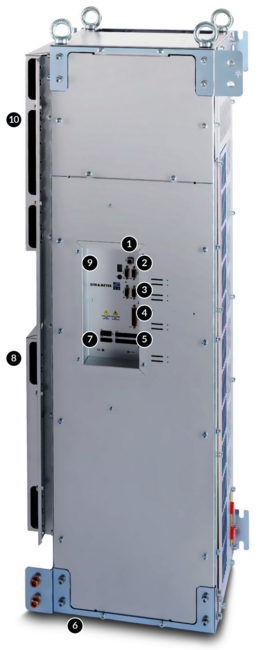

Die Schnittstellen des Frequenzumrichters SD2M für Turboanwendungen

  1. USB-Anschluss, Parametrierung, Diagnose und Betrieb
  2. RS232- / RS485- / CAN-Schnittstelle / Modbus
  3. 2 analoge Sollwertschnittstellen: +/-10 V, 2 analoge Ausgänge: 0 - 10 V
  4. Universelles Motorgeber-Interface: Hall-Sensor, linearer Hall-Sensor, Feldplatte, NAMUR-Sensor (Impulsgeber), Sin/Cos-Geber
  5. 9 digitale Eingänge und 5 digitale Ausgänge
  6. Flüssigkeitskühlung
  7. Integrierte Sicherheit "STO": Anlaufsperre zum Erreichen der Kategorie 4/PL e gemäß EN ISO 13849-1:2015 und EN 61508:2010 SIL3
  8. Motoranschluss
  9. 2 TTL-Encoder-Eingänge und -Ausgänge
  10. Netzeinspeisung

Antriebsfunktionen und Sicherheitstechnik

SVC
U/f PWM
Servo
LI
STO

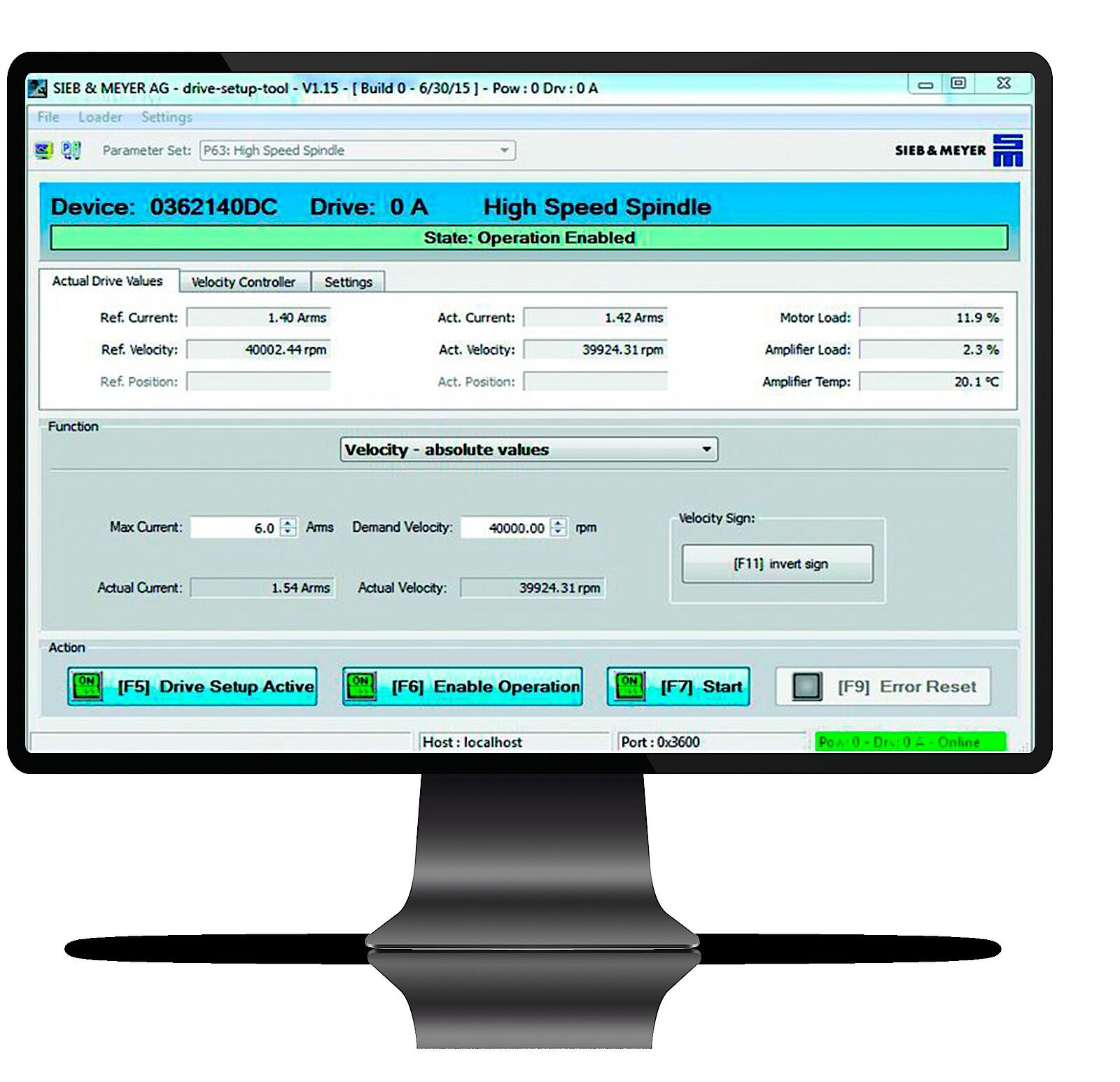

Inbetriebnahme- und Parametriersoftware: drivemaster2

Parametrieren

  • Baumstruktur
  • Blockschaltbilder
  • Grafiken
  • Interaktive Hilfen
  • Kommentare
  • „Parameter-Wizard“

Bedienen

  • Ohne übergeordnete Steuerung
  • Visualisierung der Soll-/Ist-Werte
  • Fehler- und Statusmeldungen

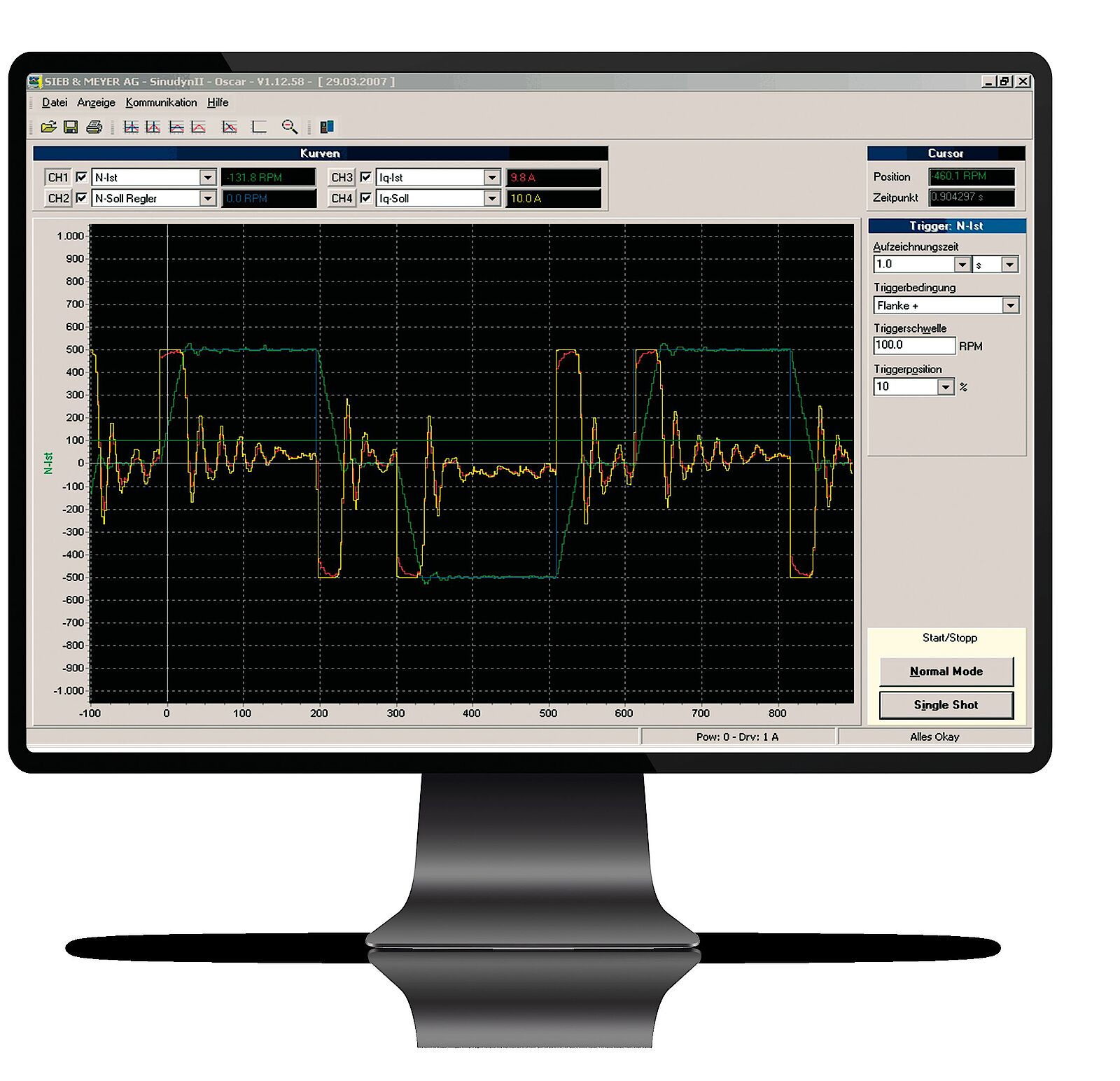

Diagnose

  • 4 Kanal-Oszilloskop
  • Zoomfunktionen
  • Triggerfunktionen
  • Langzeit-Schreiberfunktionen
  • Messungen speicherbar
  • Diagnose der Ein-/Ausgänge
  • Bus-Monitor

Technische Spezifikationen SD2M Turbo
mit 3-phasiger AC-Netzspannung ohne Bremschopper

Spannungsklasse 400 VAC
Eingangsspannungsbereich 180 .. 528 VAC

Gerätetyp Netzspannung Ausgangsleistung (kW) Ausgangsscheinleistung (kVA) Ausgangsstrom (A)  Ausgangsspitzenstrom (A) HxBxT (mm) Gewicht Kühlung
0369x71AF0200 3 x 400 VAC 97 kW 114 kVA @ 16 kHz 165 A @ 16 kHz 3) 165 685 x 388 x 188 30 kg Wasser  1)
0369x71BF0000 3 x 400 VAC 72 kW 83 kVA @ 16 kHz 120 A @ 16 kHz 120 656 x 545 x 218 34 kg Luft
0369x73AF0200 3 x 400 VAC 150 kW 177 kVA @ 16 kHz 255 A @ 16 kHz 255 771 x 439 x 207 43 kg Wasser 1)
0369x73BF0200 3 x 400 VAC 180 kW 215 kVA @ 16 kHz 310 A @ 16 kHz 310 771 x 439 x 207 43 kg Wasser  1)
0369x73CF0000 3 x 400 VAC 115 kW 132 kVA @ 16 kHz 190 A @ 16 kHz 190 746 x 629 x 273 54 kg Luft
0369x73DF0000 3 x 400 VAC 130 kW 152 kVA @ 16 kHz 220 A @ 16 kHz 220 746 x 629 x 273 54 kg Luft
0369x75AF0100 3 x 400 VAC 285 kW 333 kVA @ 16 kHz 480 A @ 16 kHz 480 1317 x 336 x 489 94 kg Wasser  2)
0369x75BF0100 3 x 400 VAC 365 kW 436 kVA @ 16 kHz 630 A @ 16 kHz 630 1317 x 336 x 489 94 kg Wasser  2)
0369x75CF0000 3 x 400 VAC 205 kW 236 kVA @ 16 kHz 340 A @ 16 kHz 340 1317 x 684 x 374 133 kg Luft
0369x75DF0000 3 x 400 VAC 265 kW 308 kVA @ 16 kHz 445 A @ 16 kHz 445 1317 x 684 x 374 133 kg Luft
0369x76BF0200 3 x 400 VAC 490 kW 554 kVA @ 8 kHz 800 A @ 8 kHz 800 1478 x 353 x 596 136 kg Wasser  1)

1) Kühlrohre Aluminium
2) Kühlrohre Kupfer
0369x: Variante 1 = CAN-Bus / Modbus RTU, Variante 2 = EtherCAT + CAN-Bus / Modbus RTU

Anwendungen

  • Im Bereich von Strömungsmaschinen kann die Erhöhung der Systemdrehzahl bzw. der Verzicht eines Getriebes einen Beitrag zur kontinuierlichen Steigerung der Systemeffizienz leisten.

    Drucklufterzeugung

  • Eine Vielzahl von Technologien im Bereich der Restenergienutzung oder der mechanischen Energiespeicherung benötigen prinzipiell den Einsatz von Hochgeschwindigkeitsmotoren/-generatoren und die Möglichkeit, den Strom netzkonform ins Stromnetz einzuspeisen.

    Abwasseraufbereitung

  • Zerstäubungsprozesse, z.B. die Herstellung von Milchpulver oder die Rauchgasbehandlung, bedingen hohe Umfangsgeschwindigkeiten. Anstelle von langsam drehenden Normmotoren ist es daher erforderlich, entsprechende Hochgeschwindigkeitsmotoren einzusetzen.

    Zerstäuber

  • Kältemaschinen mit Turbo- oder Zentrifugalverdichtern arbeiten mit hohen Drehzahlen. Kein Problem für die Frequenzumrichter von SIEB & MEYER, bei denen das verwendete Regelverfahren zudem für eine außergewöhnlich geringe Rotorerwärmung sorgt.

    Kälte- und Klimatechnik
