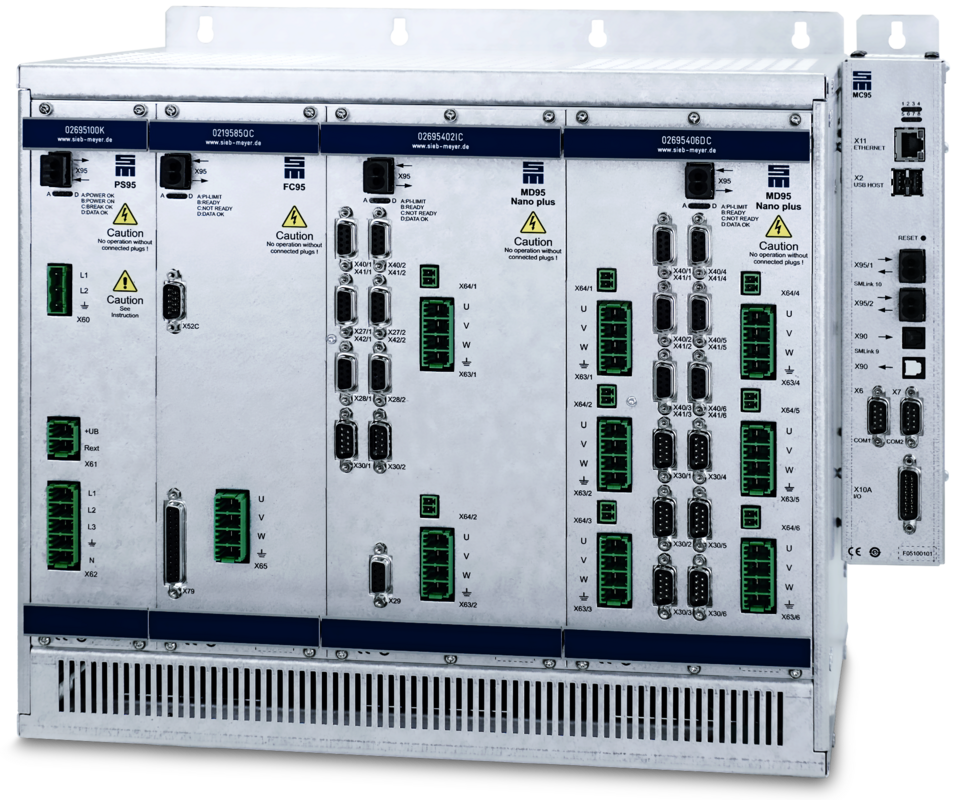

CNC 95.00
Make it your way - Mit unserer top-modernen CNC-Steuerung
Mit der CNC 95.00 werden Maßstäbe in der Steuerungstechnik für Leiterplattenbohrmaschinen neu gesetzt. Modernste Prozessortechnologien und Programmiertools sowie zukunftssichere Schnittstellen für Datenabfragen lassen bei dieser Steuerung keine Wünsche offen. Mehr als 40 Jahre Erfahrung sind in die CNC 95.00 eingeflossen, um Applikationen für das Bohren noch bedienfreundlicher, leistungsfähiger und flexibler realisieren zu können.
Anpassungen leichtgemacht
Das Scripting der CNC 95.00 bietet eine neue Dimension der schnellen und geschützten Anpassung von Funktionen und Abläufen durch den Maschinenhersteller. Diese Programmierung ist strukturiert und übersichtlich gehalten und kann somit auch von Technikern mit weniger Erfahrungen in diesem Bereich einfach durchgeführt werden.
Ausschuss und Leerlaufzeiten vermeiden
Durch das Vorrechnen und Simulieren des gesamten Teileprogramms vor dem ersten Programmdurchlauf werden Fehler sicher vorzeitig erkannt. Dies vermeidet teuren Ausschuss in der Produktion. Eine genaue Ermittlung der Programmabarbeitungszeit in der CNC 95.00 unterstützt zudem die optimale Planung der Abläufe in der Bohrerei.
Einfache und fehlerfreie Bedienung
Die in Anlehnung an die sehr erfolgreiche CNC 84.00 gestaltete Benutzeroberfläche der CNC 95.00 ermöglicht eine intuitive Bedienung und somit kurze Einarbeitungszeit. Eine hohe Übersichtlichkeit sowie eine einfach zu bedienende Navigation reduzieren zudem signifikant fehlerhafte Eingaben.
Industrie 4.0
Mit Hilfe der SM IIoT Plattform kann die CNC 95.00 um weitere Kommunikationsschnittstellen erweitert werden. Dazu zählen z.B. das weit verbreitete OPC UA genauso wie verschiedene API-Schnittstellen. Dadurch kann die Steuerung einfach in Industrie 4.0-Konzepte eingebunden werden und die erweiterten Anforderungen an Bohrmaschinen zukunftssicher und komfortabel erfüllt werden.
Energieeffizienz und Leistung
Die moderne, modulare Hardwarearchitektur der CNC 95.00 ermöglicht äußerst dynamische und präzise Maschinenantriebe bei höchster Qualität und kleinstmöglichem Platzbedarf. Zur Reduktion des Energiebedarfs werden alle Servoverstärker und Frequenzumrichter über einen DC-Bus des zentralen Netzteils gespeist. Dadurch werden Kosten und Platzbedarf reduziert.
CNC 95.00 – Fit für die Zukunft
Die CNC 95.00 vom Weltmarktführer SIEB & MEYER im Bereich Steuerungen für Leiterplattenbohrmaschinen ist die perfekte Antwort auf Anforderungen, die heute und zukünftig hochgenaue, performante Bohrmaschinen an eine Steuerung stellen.
SM IIoT Connect
In der CNC 95.00/CNC 93.00 ist die OPC UA Schnittstelle als moderne und flexible Lösung stets verfügbar.
SM IIOT Connect stellt im Übergriff alle wichtigen Produktionsparameter übersichtlich dar und ermöglicht darüber hinaus mittels der standardisierten OPC UA Schnittstelle die CNC 95.00/CNC 93.00 zu automatisieren. So können beispielsweise Teileprogramme geladen, CNC-Befehle an die Steuerung gesendet oder die Abarbeitung gestartet bzw. gestoppt werden.
Technische Daten CNC 95.00
Motion Controller MC95
- CPU: Intel® Quad-Core™
- SDRAM: 4 GB DDR3
- Flash: 4 GB
- 2 x USB Anschlüsse Host
- 1 x COM Schnittstelle
- Schnittstelle zum PC: Ethernet
- 2 x digitaler Bus über Lichtwellenleiter (120 Mbit/s) zu den Antrieben MD95, FC95
- 1 x digitaler Bus über Lichtwellenleiter (12 Mbit/s) zum I/O-System 84.06
Servoverstärker MD95 Nano mit zentraler Spannungsversorgung durch PS95
- Netzeingangsspannung: 3 x 230 VAC bis 250 VAC
- Nennstrom IN: 4,2 Aeff bis 32 Aeff
- Spitzenstrom IS: 14 Aeff bis 57 Aeff
- Einzel-, Doppel-, Vierfach- und Sechsfachausführung für rotative und lineare AC-Servomotoren
- Auswertung von Inkrementalgeber, Absolutwertgeber oder Linear-Messsystem TTL
- Digitaler Bus über Lichtwellenleiter (120 Mbit/s) zur Anbindung an den MC95
Frequenzumrichter FC95 mit zentraler Spannungsversorgung durch PS95
Asynchronspindeln:
- Nennleistung: 6 kVA bis 15 kVA
- Netzeingangsspannung: 3 x 230/250 VAC, 50/60 Hz
- Nennstrom IN: 21 Aeff bis 35 Aeff
- Spitzenstrom IS: 42 Aeff bis 71 Aeff
- Ausgangsfrequenz f: bis 5.834 Hz
- Auswertung von Drehzahl-Sensoren oder sensorloser Betrieb
- Digitaler Bus über Lichtwellenleiter (120 Mbit/s) zur Anbindung an den MC95
Synchronspindeln (in Entwicklung):
- Nennleistung: 2 x 1,2 kVA
- Netzeingangsspannung: 3 x 230/250 VAC, 50/60 Hz
- Nennstrom IN: von 3,5 bis 8 Aeff
- Spitzenstrom IS: 14 Aeff
- Auswertung von Hall-Gebern
- Digitaler Bus über Lichtwellenleiter (120 Mbit/s) zur Anbindung an den MC95
Dezentrales I/O-System 84.06
- DC-Versorgung: +24 V
- Ein- und Ausgänge: je bis zu 768
- Eingänge: +24 V (high aktiv)
- Ausgänge: +24 V, 350 mA / kurzschlussfest
- Datenübertragung über Lichtwellenleiter (12 Mbit/s) / CRC-überwacht
- Serielles Interface für externe SPS
- PD-Box mit integriertem Interface für Werkzeugvermessung und Werkzeugprüfung
Gegenüberstellung CNC 8x.00 - CNC 9x.00 von SIEB & MEYER -
Merkmale der Steuerungen
| CNC 8x.00 (Herausgegeben im Jahr 2005) | CNC 9x.00 (Herausgegeben im Jahr 2018) | Bemerkung | |
|---|---|---|---|
| Prozessor der CPU | Coldfire MCF | Intel Atom | Die Auswahl an CNC 8x.00-Chips basiert auf einer 20 Jahre alten Architektur. Die 8x.00-Funktionalität kann daher nur beibehalten und nicht angepasst werden. Der Prozessor ist auf dem Markt nicht mehr erhältlich. SIEB & MEYER hat einen großen Lagerbestand, welcher letztendlich aber begrenzt ist. Ein gewisser Sicherheitsbestand ist für Servicezwecke vorzuhalten. |
| Taktfrequenz | 220 MHz | 4x1.9 GHz | CNC 9x.00: ausgezeichnet |
| Master-Speicher | 16 MB RAM, 2 MB DPRAM | 4 GB DDR3 SDRAM, 4 GB eMMC FLASH | CNC 9x.00: ausgezeichnet |
| Benutzerfreundlichkeit | Grafische Programmvisualisierung. Intuitive und benutzerfreundliche Mensch-Maschine-Schnittstelle, einfach zu bedienen und zu erlernen | Verbesserte schnellere grafische Programmvisualisierung. Intuitive und benutzerfreundliche Mensch-Maschine-Schnittstelle, einfach zu bedienen und zu erlernen. Einfache individuelle Anpassung der Oberfläche nach Prozessanforderung ist durch den OEM umsetzbar. | Der Betriebsmodus und die Befehlsverwendung der beiden sind völlig konsistent. Die Benutzeroberfläche der CNC 9x.00 ist benutzerfreundlicher. Gerade die einfache Anpassung für den Endkunden ist sehr vorteilhaft. |
| Kompatibilität und Erweiterbarkeit | Master-Softwareplanung und Maschinen Sequenzen. Nicht standardmäßige modulare Obergrenze der Programmierung | Funktionale Modularität über Skripting. Unterstützung für Technologie-Upgrades in der Zukunft. | CNC 9x.00: ausgezeichnet |
| Puzzle-Modus | Einachsige Paneele | Mehrachsige Paneele | CNC 9x.00: ausgezeichnet |
| Kommunikationsschnittstelle | Basierend auf dem SMDDE-Protokoll (SIEB & MEYER-eigenes Protokoll) | SM IIoT Connect ist standardmäßig im Lieferumfang enthalten. OPC UA-Server sind verfügbar und unterstützen Industrie 4.0-Standards. | CNC 9x.00: ausgezeichnet |
| Anwendbare Szenarien | Traditionelle Verarbeitung, kleine und mittlere Serienproduktion, stabile Umgebung | Intelligente Produktion in großen Stückzahlen, maßgeschneidert für die moderne Fabrik | CNC 9x.00: ausgezeichnet |
| Produktivität | Standard 6 Spindeln und max. 6-fach IWS-Technik | DWS 8/10/12 Spindeln, Reserve für mehr Achsen | CNC 9x.00: ausgezeichnet |
| Automatisierung | Sequenzen, SMDDE | Schnelle Ablaufanpassung durch OEM-Scripte und Standard-OPC UA-Anbindung | CNC 9x.00: ausgezeichnet |
| Qualitätssicherung | Auswerten der Protokolle nachträglich | Umfangreiche Protokollierung durch Auswertung in Echtzeit. PDL-Daten | CNC 9x.00: ausgezeichnet |
| Datenauswertung | Begrenzte Speicherverfügbarkeit | Wesentlich mehr Kameradaten und SLM-Oberflächenspeicher möglich | CNC 9x.00: ausgezeichnet |
| Production Issues | Nachbohrprogramm, eingeschränkte Funktion | Leichte Prozessfortführung für den Bediener durch die PIT-Funktion (production issue table) auf Grundlage ständiger Prozessdatenerfassung | CNC 9x.00: ausgezeichnet |
| Funktionen der Benutzeroberfläche | Übersichtliche feste Benutzeroberfläche | Die Benutzeroberfläche lässt sich individuell an Kundenanforderungen anpassen | CNC 9x.00: ausgezeichnet |
News
Mit individueller Standzeit für Werkzeuge Kosten sparen
Fehlerfreie Produktion durch Programmsimulation
Erweiterte Analysemöglichkeiten über OPC UA-Events während und nach der Produktion
Nehmen Sie mit uns Kontakt auf

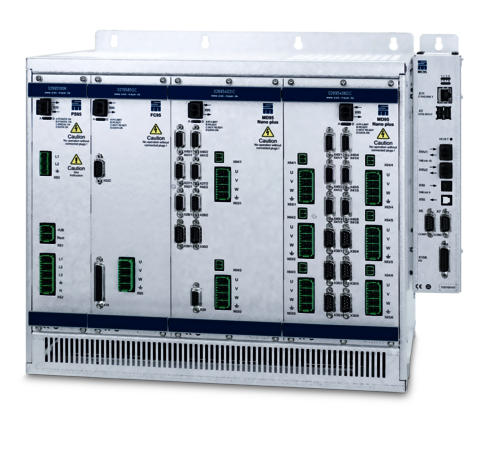

CNC 95.00
