CNC 82.00
CNC-Steuerung für Fräsmaschinen
Die CNC 82.00 ist die perfekte Antwort auf alle Anforderungen, die an eine moderne Steuerung für Fräsmaschinen in der Leiterplattenindustrie gestellt werden.
Die leistungsstarke Software und Hardware dieser Spitzensteuerung ermöglicht höchste Genauigkeit, Produktivität sowie Verfügbarkeit Ihrer Fräsmaschine in der Produktion. Die WINDOWS®-basierte Bedienung der CNC 82.00 ist intuitiv und leicht erlernbar.

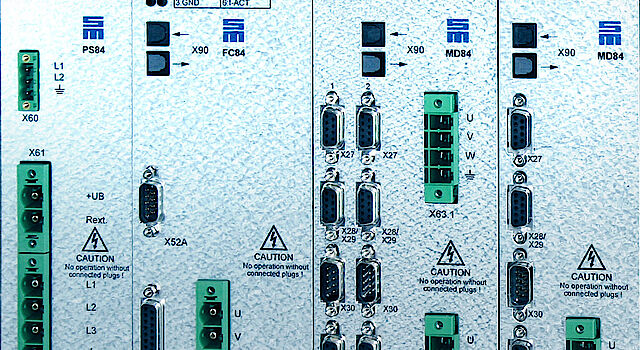

Optimaler Betrieb durch digitale Antriebselektronik
Die für Fräsmaschinen optimierte Antriebselektronik der CNC 82.00 besteht aus dem energiesparenden, zentralen Netzteil PS84, dem Frequenzumrichter FC84 für die Frässpindeln und den digitalen Servoverstärkern MD84 Nano mit Lageregelung für sehr genaues und schnelles Positionieren der Maschinenachsen.
Die Frequenzumrichter FC84 für synchrone und asynchrone Spindelmotoren sorgen für ein optimales Drehmoment, sehr kurze Rampenzeiten sowie möglichst geringe Erwärmung des Motors. Alle Antriebsmodule werden mit geringem Aufwand über den digitalen Bus SERVOLINK störungssicher mit dem Motion Controller MC82 verbunden.

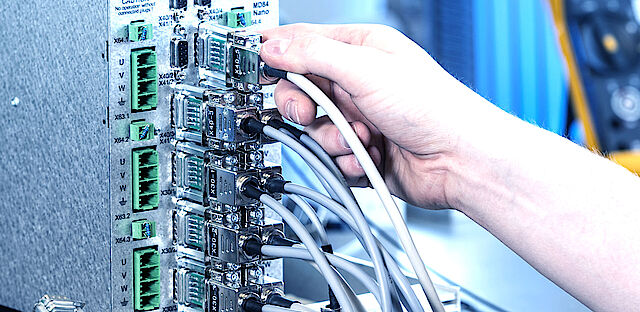

Hohe Ausfallsicherheit durch separaten Echtzeit-Achsrechner
Durch den MC82 ist die Echtzeitproblematik, wie sie bei ausschließlich PC-gestützten Systemen aus der Praxis bekannt ist, sicher ausgeschlossen. Der ausschließlich als Datenschnittstelle und zur Visualisierung dienende PC kommuniziert mit dem Motion Controller MC82 über eine Standard-ETHERNET-Schnittstelle.
Die CNC 82.00 bietet zudem für die wichtigsten Maschinenfunktionen eine SPS-ähnliche integrierte Ablaufsteuerung. Der Anschluss des neuen dezentralen SIEB & MEYER I/O-Systems 84.06 – ebenfalls über Lichtwellenleiter – ist zeit- und kostensparend.
Komplexe Fräsprogramme schnell und präzise abarbeiten
Mehr als 35 Jahre Expertenwissen über das Fräsen von Leiterplatten ist in die Software und Hardware der CNC 82.00 eingeflossen. In der Industriepraxis tausendfach bewährte Algorithmen und Funktionen gewährleisten eine optimale Produktivität bei höchster Präzision.
Ob Oberflächenerkennung, tiefengesteuertes Fräsen, Grafikanzeige, Mapping, Gantry, komplexe Werkzeugverwaltung oder der Betrieb von Synchronspindeln – die CNC 82.00 bietet all dies und noch viel mehr.
Viel mehr als nur Einzelkomponenten
Fehlerträchtige Schnittstellen werden durch perfekt aufeinander abgestimmte Software und Hardware der CNC 82.00 konsequent vermieden. Alle Komponenten der CNC 82.00 werden bei SIEB & MEYER zu 100% mit hohem Aufwand unter sehr produktionsnahen Bedingungen getestet.
Bereits in der Konzeptionsphase der Steuerungs- und Antriebstechnik für Ihre Fräsmaschine unterstützen unsere erfahrenen Systemingenieure Sie bei Bedarf gern. Für die Erstinbetriebnahme und danach stehen weltweit Teams, bestehend aus qualifizierten Service- und Applikationsingenieuren, zur Verfügung.
SM IIoT Connect
Mit SM IIoT Connect, in der CNC 84.00/CNC 82.00 seit 2021 Standard, ist der OPC UA Server als moderne Alterative zum bisherigen SMDDE-Protokoll verfügbar.
Das neue Informationsmodell stellt alle wichtigen Produktionsparameter übersichtlich dar und ermöglicht darüber hinaus mittels der standardisierten OPC UA Schnittstelle die CNC 84.00/CNC 82.00 zu automatisieren. So können beispielsweise Teileprogramme geladen, CNC-Befehle an die Steuerung gesendet oder die Abarbeitung gestartet bzw. gestoppt werden.

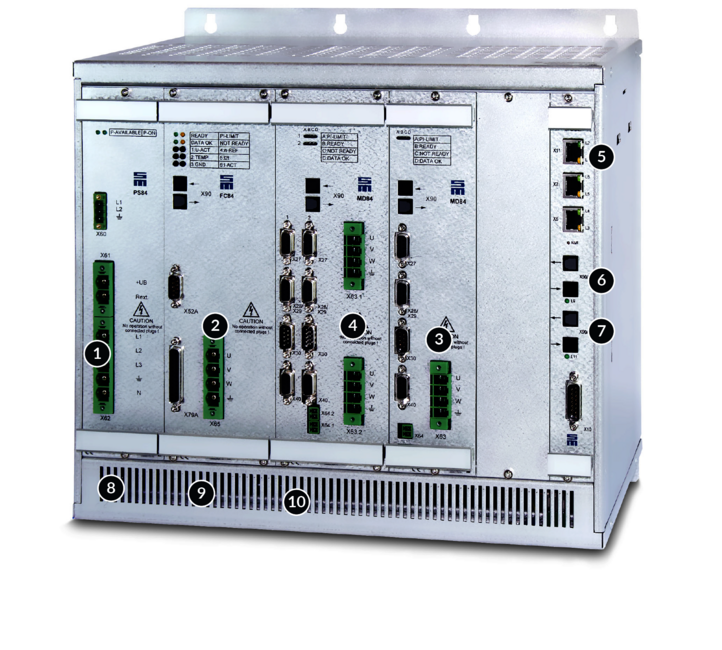

Die Schnittstellen des CNC 82.00
- Netzeinspeisung
- Spindeln mit bis zu 500.000 1/min
- X- und Y-Antriebe
- Z-Antriebe
- PC
- Internes Bussystem SERVOLINK
- I/O System 84.06
- Netzteil PS84
- Frequenzumrichter FC84 für Synchronspindeln und Asynchronspindeln
- Servoverstärker MD84 Nano für X- und Y-Achsen
- 2-Kanal-Servoverstärker MD84 Nano für die Z-Achsen
- Motion Controller MC82 für die Positionierung und interpolierende Bahnplanung

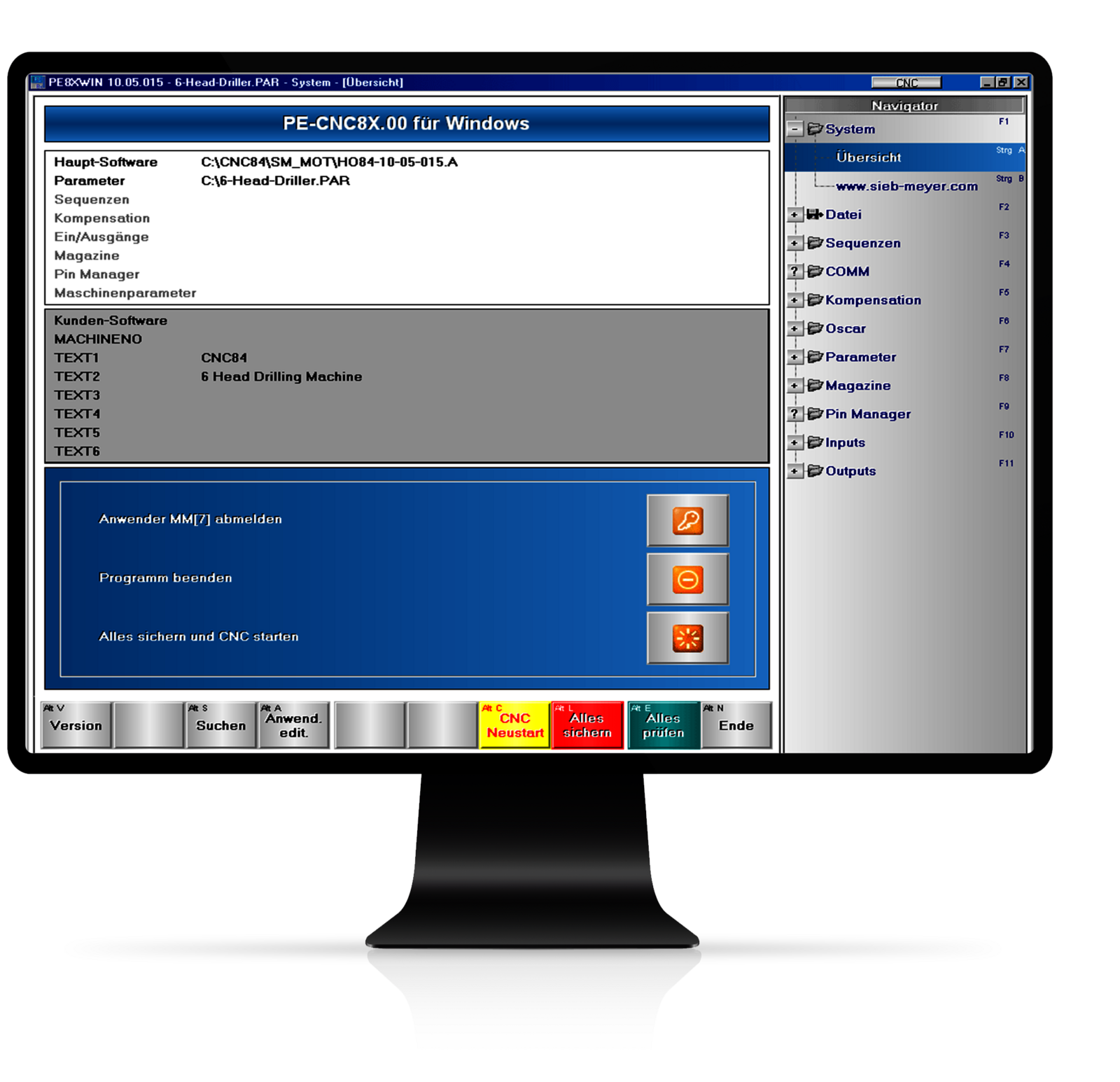

Inbetriebnahme- und Parametriersoftware: Parameter Editor
Die Parameter legen die mechanischen Gegebenheiten der Maschine fest. Funktionalitäten und sequenzielles Verhalten der Maschine werden in speziellen Ablaufprogrammen (Sequenzen) definiert.

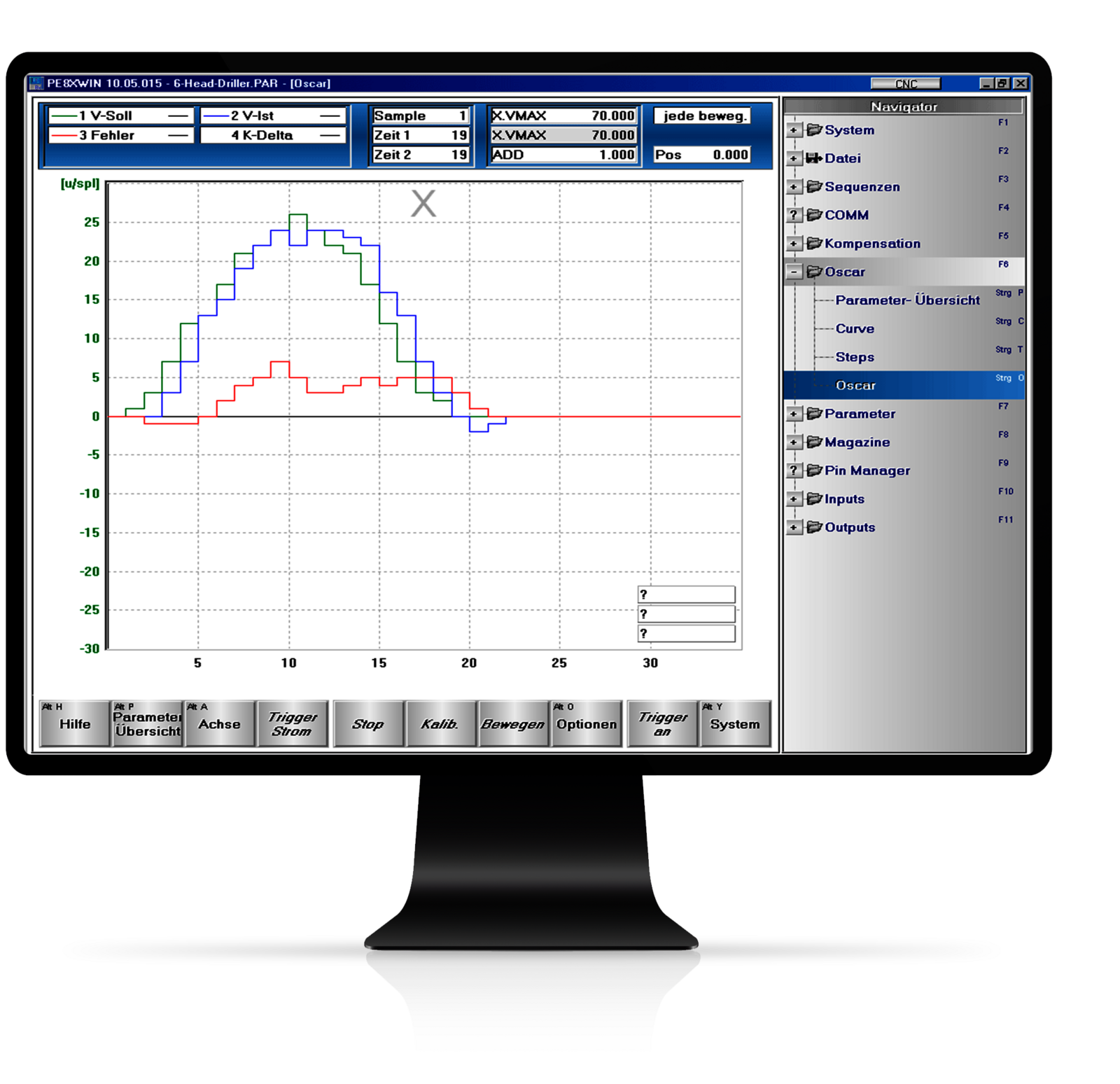

OSCAR ist ein Hilfsprogramm zur Optimierung der Maschinenbewegungen. Mit Hilfe der grafischen Darstellung können Geschwindigkeiten und Beschleunigungen sowie das Einlaufverhalten jeder Achse einzeln eingestellt werden.

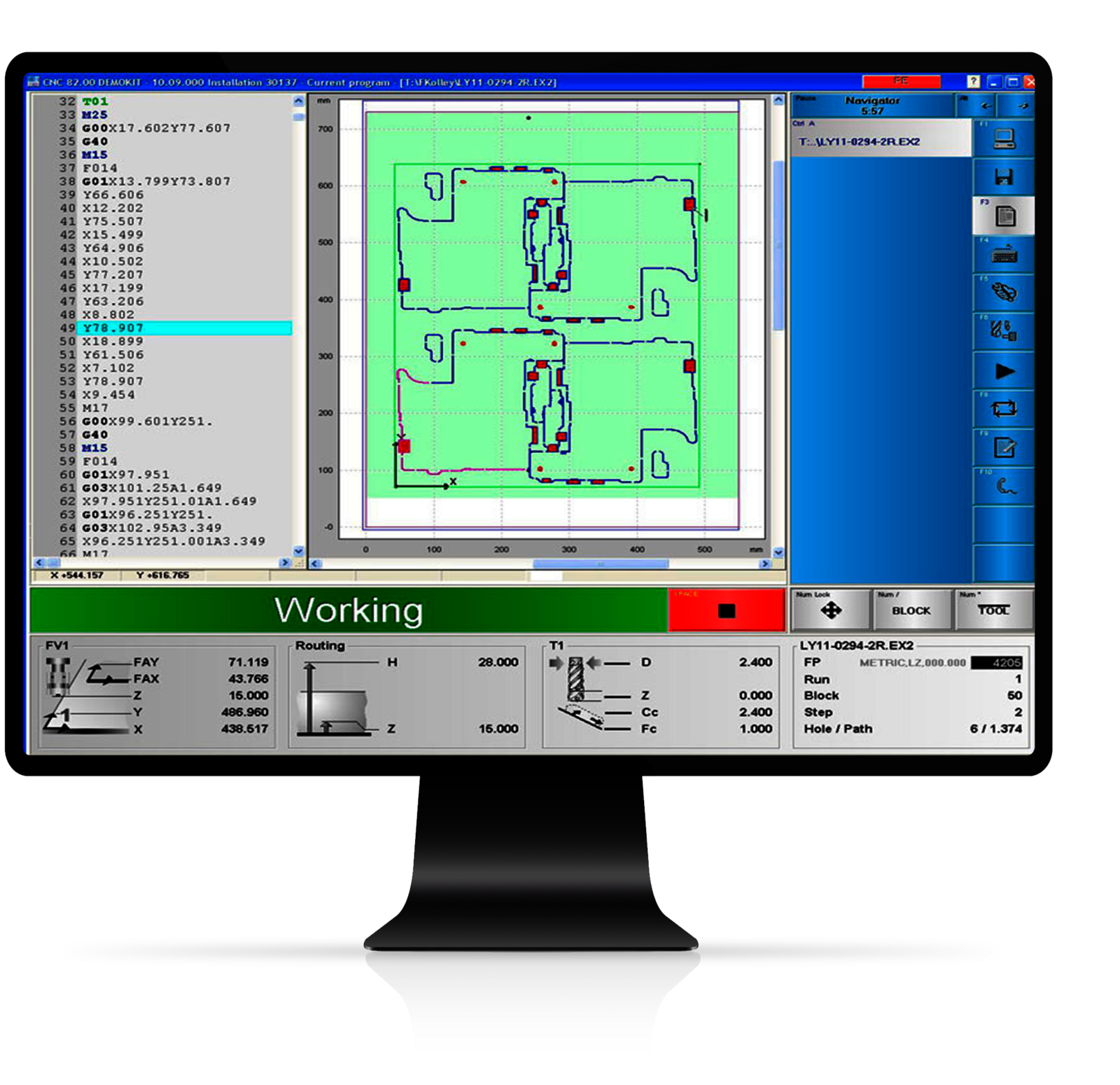

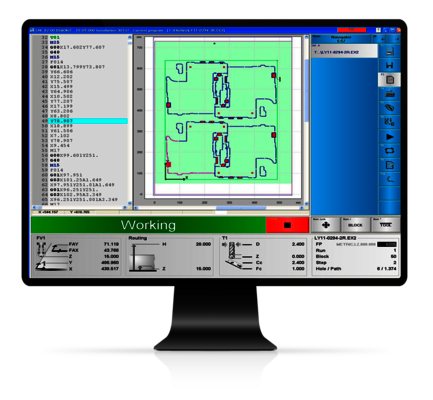

Grafische Programmdarstellung: Durch die grafische Darstellung des Fräsprogramms sind eventuelle Fehler in der Programmierung zu erkennen und im mitlaufenden Programmeditor sofort zu beheben.
Technische Spezifikationen CNC 82.00
Motion Controller MC82
- Ethernet-Schnittstelle zum PC
- Digitaler Bus über Lichtwellenleiter (LWL) zu den Antrieben
- Digitaler Bus über Lichtwellenleiter (LWL) zum I/O-System 84.06
Servoverstärker MD84 Nano mit zentraler Spannungsversorgung PS84
- Netzeingangsspannung 3 x 230–250 VAC
- Einzel- und Doppelachsausführung für rotative und lineare AC-Servomotoren
- Auswertung von Inkrementalgeber, Absolutwertgeber oder Linear-Messsystem
- Digitaler Bus über Lichtwellenleiter (LWL) zur Anbindung an den MC82
- Nennstrom IN: 8,5 Aeff – 32 Aeff
- Spitzenstrom IS: 23 Aeff – 113 Aeff
Frequenzumrichter FC84 mit zentraler Spannungsversorgung PS84
Asynchronspindeln:
- Auswertung von Drehzahl-Sensoren oder sensorloser Betrieb
- Nennleistung: 6 kVA –15 kVA
- Netzeingangsspannung: 3 x 230/250 VAC , 50/60 Hz
- Nennstrom IN: 15 Aeff – 29 Aeff
- Spitzenstrom IS: 22 Aeff – 44 Aeff
Synchronspindeln:
- Auswertung von Hall-Gebern
- Nennleistung: 2 x 1,2 kVA
- Netzeingangsspannung: 3 x 230/250 VAC , 50/60 Hz
- Nennstrom IN: 8 Aeff
- Spitzenstrom IS: 14 Aeff
Dezentrales I/O-System 84.06
- +24 V DC-Versorgung
- bis zu 500 Ein- und 500 Ausgänge
- Eingänge: +24 V (high aktiv)
- Ausgänge: +24 V / 350 mA
- Datenübertragung CRC-überwacht
- Serielles Interface für externe SPS
- PD-Box mit integriertem Interface für Werzeugvermessung und Werkzeugprüfung
Nehmen Sie mit uns Kontakt auf
CNC 82.00
CNC-Steuerung für Fräsmaschinen
Die CNC 82.00 ist die perfekte Antwort auf alle Anforderungen, die an eine moderne Steuerung für Fräsmaschinen in der Leiterplattenindustrie gestellt werden.
Die leistungsstarke Software und Hardware dieser Spitzensteuerung ermöglicht höchste Genauigkeit, Produktivität sowie Verfügbarkeit Ihrer Fräsmaschine in der Produktion. Die WINDOWS®-basierte Bedienung der CNC 82.00 ist intuitiv und leicht erlernbar.
Optimaler Betrieb durch digitale Antriebselektronik
Die für Fräsmaschinen optimierte Antriebselektronik der CNC 82.00 besteht aus dem energiesparenden, zentralen Netzteil PS84, dem Frequenzumrichter FC84 für die Frässpindeln und den digitalen Servoverstärkern MD84 Nano mit Lageregelung für sehr genaues und schnelles Positionieren der Maschinenachsen.
Die Frequenzumrichter FC84 für synchrone und asynchrone Spindelmotoren sorgen für ein optimales Drehmoment, sehr kurze Rampenzeiten sowie möglichst geringe Erwärmung des Motors. Alle Antriebsmodule werden mit geringem Aufwand über den digitalen Bus SERVOLINK störungssicher mit dem Motion Controller MC82 verbunden.
Hohe Ausfallsicherheit durch separaten Echtzeit-Motion Controller
Durch den MC82 ist die Echtzeitproblematik, wie sie bei ausschließlich PC-gestützten Systemen aus der Praxis bekannt ist, sicher ausgeschlossen. Der ausschließlich als Datenschnittstelle und zur Visualisierung dienende PC kommuniziert mit dem Motion Controller MC82 über eine Standard-ETHERNET-Schnittstelle.
Die CNC 82.00 bietet zudem für die wichtigsten Maschinenfunktionen eine SPS-ähnliche integrierte Ablaufsteuerung. Der Anschluss des neuen dezentralen SIEB & MEYER I/O-Systems 84.06 – ebenfalls über Lichtwellenleiter – ist zeit- und kostensparend.
Komplexe Bohrprogramme schnell und präzise abarbeiten
Mehr als 35 Jahre Expertenwissen über das Fräsen von Leiterplatten ist in die Software und Hardware der CNC 82.00 eingeflossen. In der Industriepraxis tausendfach bewährte Algorithmen und Funktionen gewährleisten eine optimale Produktivität bei höchster Präzision.
Ob Oberflächenerkennung, tiefengesteuertes Fräsen, Grafikanzeige, Mapping, Gantry, komplexe Werkzeugverwaltung oder der Betrieb von Synchronspindeln – die CNC 82.00 bietet all dies und noch viel mehr.
Viel mehr als nur Einzelkomponenten
Fehlerträchtige Schnittstellen werden durch perfekt aufeinander abgestimmte Software und Hardware der CNC 82.00 konsequent vermieden. Alle Komponenten der CNC 82.00 werden bei SIEB & MEYER zu 100% mit hohem Aufwand unter sehr produktionsnahen Bedingungen getestet.
Bereits in der Konzeptionsphase der Steuerungs- und Antriebstechnik für Ihre Fräsmaschine unterstützen unsere erfahrenen Systemingenieure Sie bei Bedarf gern. Für die Erstinbetriebnahme und danach stehen weltweit Teams, bestehend aus qualifizierten Service- und Applikationsingenieuren, zur Verfügung.
SM IIoT Connect
Mit SM IIoT Connect, in der CNC 84.00/CNC 82.00 seit 2021 Standard, ist der OPC UA Server als moderne Alterative zum bisherigen SMDDE-Protokoll verfügbar.
Das neue Informationsmodell stellt alle wichtigen Produktionsparameter übersichtlich dar und ermöglicht darüber hinaus mittels der standardisierten OPC UA Schnittstelle die CNC 84.00/CNC 82.00 zu automatisieren. So können beispielsweise Teileprogramme geladen, CNC-Befehle an die Steuerung gesendet oder die Abarbeitung gestartet bzw. gestoppt werden.

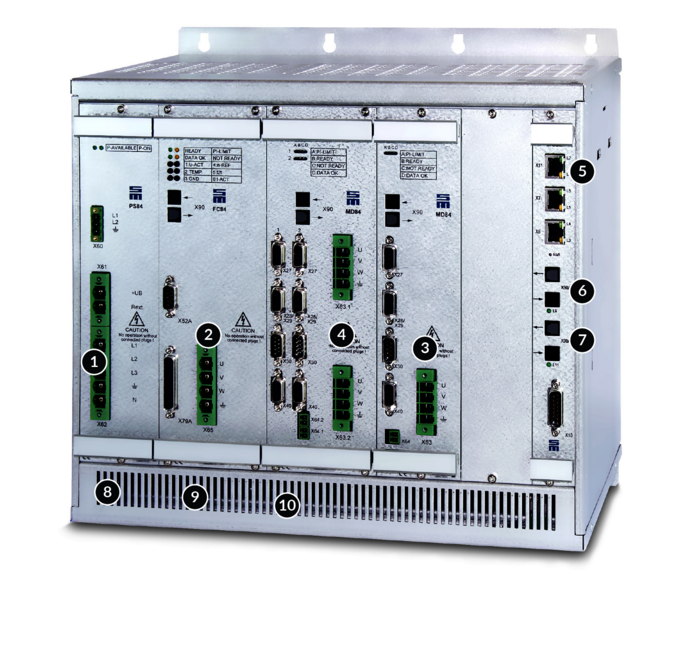

Die Schnittstellen des CNC 82.00
- Netzeinspeisung
- Spindeln mit bis zu 500.000 1/min
- X- und Y-Antriebe
- Z-Antriebe
- PC
- Internes Bussystem SERVOLINK
- I/O System 84.06
- Netzteil PS84
- Frequenzumrichter FC84 für Synchronspindeln und Asynchronspindeln
- Servoverstärker MD84 Nano für X- und Y-Achsen
- 2-Kanal-Servoverstärker MD84 Nano für die Z-Achsen
- Motion Controller MC82 für die Positionierung und interpolierende Bahnplanung
Inbetriebnahme- und Parametriersoftware:
Parameter Editor
Die Parameter legen die mechanischen Gegebenheiten der Maschine fest. Funktionalitäten und sequenzielles Verhalten der Maschine werden in speziellen Ablaufprogrammen (Sequenzen) definiert.
OSCAR ist ein Hilfsprogramm zur Optimierung der Maschinenbewegungen. Mit Hilfe der grafischen Darstellung können Geschwindigkeiten und Beschleunigungen sowie das Einlaufverhalten jeder Achse einzeln eingestellt werden.
Grafische Programmdarstellung: Durch die grafische Darstellung des Fräsprogramms sind eventuelle Fehler in der Programmierung zu erkennen und im mitlaufenden Programmeditor sofort zu beheben.
Technische Spezifikationen CNC 82.00
Motion Controller MC82
• Ethernet-Schnittstelle zum PC
• Digitaler Bus über Lichtwellenleiter (LWL) zu den Antrieben
• Digitaler Bus über Lichtwellenleiter (LWL) zum I/O-System 84.06
Servoverstärker MD84 Nano mit zentraler
Spannungsversorgung PS84
• Netzeingangsspannung 3 x 230–250 VA
• Einzel- und Doppelachsausführung für rotative und lineare AC-Servomotore
• Auswertung von Inkrementalgeber, Absolutwertgeber oder Linear-Messsyste
• Digitaler Bus über Lichtwellenleiter (LWL) zur Anbindung an den MC8
• Nennstrom IN: 8,5 Aeff – 32 Aef
• Spitzenstrom IS: 23 Aeff – 113 Aeff
Frequenzumrichter FC84 mit zentraler Spannungsversorgung PS84
Asynchronspindeln:
• Auswertung von Drehzahl-Sensoren oder sensorloser Betrie
• Nennleistung: 6 kVA –15 kVA
• Netzeingangsspannung: 3 x 230/250 VAC , 50/60 Hz
• Nennstrom IN: 15 Aeff – 29 Aeff
• Spitzenstrom IS: 22 Aeff – 44 Aeff
Synchronspindeln:
• Auswertung von Hall-Geber
• Nennleistung: 2 x 1,2 kVA
• Netzeingangsspannung: 3 x 230/250 VAC , 50/60 Hz
• Nennstrom IN: 8 Aeff
• Spitzenstrom IS: 14 Aeff
Dezentrales I/O-System 84.06
• +24 V DC-Versorgun
• bis zu 500 Ein- und 500 Ausgäng
• Eingänge: +24 V (high aktiv
• Ausgänge: +24 V / 350 m
• Datenübertragung CRC-überwach
• Serielles Interface für externe SP
• PD-Box mit integriertem Interface für Werzeugvermessung und Werkzeugprüfung
