Frequenzumrichter SD4M
Die meisten Standard-Umrichter verwenden in den höheren Leistungsklassen die bekannte Technik der Zwei-Level-Pulsweitenmodulation (PWM) mit max. 8 kHz Schaltfrequenz. Das führt in den meisten Hochgeschwindigkeits-Anwendungen dazu, dass zusätzliche Komponenten wie LC-Filter oder Drosseln benötigt werden, um die im Motor entstehenden Zusatzverluste zu minimieren.
SIEB & MEYER-Frequenzumrichter sind speziell für Hochgeschwindigkeits-Anwendungen konstruiert und nutzen die in diesen Applikationen sehr vorteilhafte Drei-Level-Technologie – auch Multi-Level-Technologie genannt. Die SD4M-Geräte treten die Nachfolge der erfolgreichen SD2M-Serie an und sind für den stationären Einsatz in Schaltschränken von Turbokompressoren/-verdichtern sowie für ORC, (Ab-)Gasentspannungsanlagen und Schwungmassenspeicher konzipiert.
Der Top-Booster
Die zum Einsatz kommende Drei-Level-Technologie macht den Unterschied, da in der Regel bei Verwendung unserer Umrichterbaureihe SD4M keine Motor-Filterelemente benötigt werden. Begründet ist dies nicht nur in der Drei-Level-Technologie, sondern auch darin, dass standardmäßig PWM-Schaltfrequenzen bis 16 kHz geliefert werden, bei ausgewählten Geräteversionen optional bis 32 kHz. Die Kombination resultiert in einer wesentlich verbesserten Motorstrom-Qualität, die die unerwünschten Rotorverluste extrem reduziert – und zwar um bis zu 90 %!
| Technologie/ System-Eigenschaften | SD4M Drei-Level-PWM | Standardumrichter Zwei-Level-PWM mit Motordrossel | Standardumrichter Zwei-Level-PWM mit LC-Filter |
|---|---|---|---|
| Geringes Gewicht | ✓ | X | X |
| Geringer Bauraum | ✓ | X | X |
| Keine Gefahr von Resonanzeffekten | ✓ | ✓ | X |
| Gesamtkosten | ✓ | X | X |
Highlights
Unsere Erfahrung in Sachen High-Speed – Ihr Vorteil!
Bis zu 60 % weniger Bauraum für die benötigten elektrischen Komponenten
Verbesserung der Verfügbarkeit aufgrund reduzierter Bauteile
Bis zu 50 % weniger Gewicht für die benötigten elektrischen Komponenten
Verbesserung der ökologischen Bilanz durch geringeren Energieverbrauch
Deutlich geringerer Verdrahtungs- und Montageaufwand
Konnektivität für die Zukunft Ethernet/Webserver/EtherCAT/Modbus
Kostenreduktion für den Antriebsstrang
Maximale Performance von IPM-Motoren Ld ≠ Lq durch dynamische Arbeitspunktregelung
Verbesserung des Wirkungsgrades des Gesamtsystems
Motorströme im Vergleich
Gut zu wissen
- Derzeit verfügbare Leistungsklassen von 100 bis 500 kVA, mit bis zu 800 Aeff Nennstrom
- Flüssigkeitskühlung als Standard (wasserbasierend), Luftkühlung auf Anfrage
- NRTL/CSA zertifiziert
- Sehr geringe Isolationsbeanspruchung der Motorwicklung – auch bei langen Motorleitungen – aufgrund von 50 % kleinerer PWM-Schaltamplituden (siehe Grafik unten)
- Optionale DC-Spannungsversorgung für aktive Magnetlager, über intern abgesicherte DC-Zwischenkreis-Klemmen
- Konstruiert für 100 % Auslastung 24/7
- Alle Leistungskomponenten ausgelegt für 10 Jahre Dauerbetrieb mit Nennlast
- Konstruiert für weltweite 3-phasige Versorgungsnetze - auch potentialfrei IT
- Leistungsfähige Parametrier- und Diagnosesoftware drivemaster4
- Kundenspezifische Lösungen realisierbar
- 3C3-Schutzlackierung der Leiterplatten für Betriebssicherheit in aggressiver Umgebung
Die Schnittstellen des Frequenzumrichters SD4M
- Netzspannung
- Logikkarte
- Motoranschluss
- Flüssigkeitskühlung
Antriebsfunktionen und Sicherheitstechnik
Simulation, Inbetriebnahme, Monitoring: drivemaster4
Simulation
- Elektrische Betriebspunkte
- Einfluss der PWM-Frequenz/Umrichter Topologie
- FFT-Analyse inklusive THDi/THDu-Berechnung
- Export der Simulationsdaten

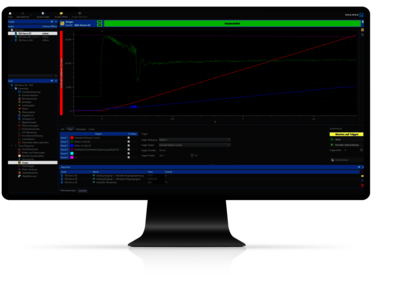

Inbetriebnahme
- Parametrierung der Motordaten/Schnittstellen
- Optimierung mittels Oszilloskop
- Inbetriebnahme-Tool
Monitoring
- Datenlogger
- Echtzeituhr
- Fehlerspeicher
- Betriebsstundenzähler
Technische Spezifikationen Frequenzumrichter SD4M
mit 3-phasiger AC-Netzspannung ohne Bremschopper
Spannungsklasse 400 VAC
Eingangsspannungsbereich 180 .. 528 VAC
| Gerätetyp | Netzspannung | Ausgangsleistung (kW) | Ausgangsscheinleistung (kVA) | Ausgangsstrom (A) | Ausgangsspitzenstrom (A) | HxBxT (mm) | Gewicht | Kühlung |
|---|---|---|---|---|---|---|---|---|
| 0SD4MC1C1Fxxxx | 3 x 400 VAC | 70 kW | 83 kVA @ 16 kHz | 120 A @ 16 kHz 3) | 120 | 445 x 260 x 247 | 20 kg | Luft |
| 0SD4MD3D1Fxxxx | 3 x 400 VAC | 97 kW | 114 kVA @ 16 kHz | 165 A @ 16 kHz | 165 | 685 x 388 x 188 | 30 kg | Wasser 1) |
| 0SD4MD1D1Fxxxx | 3 x 400 VAC | 72 kW | 83 kVA @ 16 kHz | 120 A @ 16 kHz | 165 | 656 x 545 x 218 | 34 kg | Luft |
| 0SD4ME3E1Fxxxx | 3 x 400 VAC | 150 kW | 177 kVA @ 16 kHz | 255 A @ 16 kHz | 255 | 771 x 439 x 207 | 43 kg | Wasser 1) |
| 0SD4ME3F1Fxxxx | 3 x 400 VAC | 180 kW | 215 kVA @ 16 kHz | 310 A @ 16 kHz | 310 | 771 x 439 x 207 | 43 kg | Wasser 1) |
| 0SD4ME1F1Fxxxx | 3 x 400 VAC | 115 kW | 132 kVA @ 16 kHz | 190 A @ 16 kHz | 255 | 746 x 629 x 273 | 54 kg | Luft |
| 0SD4ME1F1Fxxxx | 3 x 400 VAC | 130 kW | 152 kVA @ 16 kHz | 220 A @ 16 kHz | 310 | 746 x 629 x 273 | 54 kg | Luft |
| 0SD4MG2H1Fxxxx | 3 x 400 VAC | 285 kW | 333 kVA @ 16 kHz | 480 A @ 16 kHz | 480 | 1317 x 336 x 489 | 94 kg | Wasser 2) |
| 0SD4MG2K1Fxxxx | 3 x 400 VAC | 365 kW | 436 kVA @ 16 kHz | 630 A @ 16 kHz | 630 | 1317 x 336 x 489 | 94 kg | Wasser 2) |
| 0SD4MG1H1Fxxxx | 3 x 400 VAC | 205 kW | 236 kVA @ 16 kHz | 340 A @ 16 kHz | 480 | 1317 x 684 x 374 | 133 kg | Luft |
| 0SD4MG1K1Fxxxx | 3 x 400 VAC | 265 kW | 308 kVA @ 16 kHz | 445 A @ 16 kHz | 630 | 1317 x 684 x 374 | 133 kg | Luft |
| 0SD4MH3L1Fxxxx | 3 x 400 VAC | 490 kW | 554 kVA @ 8 kHz | 800 A @ 8 kHz | 800 | 1478 x 353 x 596 | 136 kg | Wasser 1) |
1) Kühlrohre Aluminium
2) Kühlrohre Kupfer
3) Maximale Schaltfrequenz 32 kHz
News
Cooles Klima, kühle Technik
Frequenzumrichter – Leistungsträger der Energiewende
Drei-Level-Technologie minimiert Verluste und steigert Wirkungsgrad
Nehmen Sie mit uns Kontakt auf
Frequenzumrichter SD4M
Die meisten Standard-Umrichter verwenden in den höheren Leistungsklassen die bekannte Technik der Zwei-Level-Pulsweitenmodulation (PWM) mit max. 8 kHz Schaltfrequenz. Das führt in den meisten Hochgeschwindigkeits-Anwendungen dazu, dass zusätzliche Komponenten wie LC-Filter oder Drosseln benötigt werden, um die im Motor entstehenden Zusatzverluste zu minimieren.
SIEB & MEYER-Frequenzumrichter sind speziell für Hochgeschwindigkeits-Anwendungen konstruiert und nutzen die in diesen Applikationen sehr vorteilhafte Drei-Level-Technologie – auch Multi-Level-Technologie genannt. Die SD4M-Geräte treten die Nachfolge der erfolgreichen SD2M-Serie an und sind für den stationären Einsatz in Schaltschränken von Turbokompressoren/-verdichtern sowie für ORC, (Ab-)Gasentspannungsanlagen und Schwungmassenspeicher konzipiert.
Der Top-Booster
Die zum Einsatz kommende Drei-Level-Technologie macht den Unterschied, da in der Regel bei Verwendung unserer Umrichterbaureihe SD4M keine Motor-Filterelemente benötigt werden. Begründet ist dies nicht nur in der Drei-Level-Technologie, sondern auch darin, dass standardmäßig PWM-Schaltfrequenzen bis 16 kHz geliefert werden, bei ausgewählten Geräteversionen optional bis 32 kHz. Die Kombination resultiert in einer wesentlich verbesserten Motorstrom-Qualität, die die unerwünschten Rotorverluste extrem reduziert – und zwar um bis zu 90 %!.
| Technologie/ System-Eigenschaften | SD4M Drei-Level-PWM | Standardumrichter Zwei-Level-PWM mit Motordrossel | Standardumrichter Zwei-Level-PWM mit LC-Filter |
|---|---|---|---|
| Geringes Gewicht | ✓ | X | X |
| Geringer Bauraum | ✓ | X | X |
| Keine Gefahr von Resonanzeffekten | ✓ | ✓ | X |
| Gesamtkosten | ✓ | X | X |
Highlights
Drei-Level-Technologie
- Funktion: Die Endstufen des SD4M basieren auf einer Drei-Level-Technologie und stellen Drehfeldfrequenzen bis 4.000 Hz mit Schaltfrequenzen von 16 kHz zur Verfügung.
- Vorteil: Reduzierung der Motorverluste bei minimalem Aufwand für Motorfilter/-drosseln sowie eine geringe Störausstrahlung und Isolationsbeanspruchung
- Nutzen: Geringere System-/Betriebskosten über den gesamten Produktlebenszyklus hinweg.
Wirkungsgrad
- Funktion: Die Geräte erreichen einen Wirkungsgrad von bis zu 98 %
- Vorteil: Die hohe Effizienz gewährleistet einen optimalen Systemwirkungsgrad und reduziert auch die notwendigen Kühlungsmaßnahmen.
- Nutzen: Maximaler Systemertrag und verbesserte Ökobilanz durch geringeren Energieverbrauch
DC-Spannungsversorgung für aktive Magnetlager
- Funktion: Bei Verlust der Netzversorgung aktives Notbremsen und Aufrechterhaltung der Spannungsversorgung.
- Vorteil: Einsparung einer separaten Spannungsversorgung für die Magnetlager.
- Nutzen: Schutz der Magnetlager bei Spannungsausfall und Kostenersparnis.
Unsere Erfahrung in Sachen High-Speed – Ihr Vorteil!
Bis zu 60 % weniger Bauraum für die benötigten elektrischen Komponenten
Verbesserung der Verfügbarkeit aufgrund reduzierter Bauteile
Bis zu 50 % weniger Gewicht für die benötigten elektrischen Komponenten
Verbesserung der ökologischen Bilanz durch geringeren Energieverbrauch
Deutlich geringerer Verdrahtungs- und Montageaufwand
Konnektivität für die Zukunft Ethernet/Webserver/EtherCAT/Modbus
Kostenreduktion für den Antriebsstrang
Maximale Performance von IPM-Motoren Ld ≠ Lq durch dynamische Arbeitspunktregelung
Verbesserung des Wirkungsgrades des Gesamtsystems
Motorströme im Vergleich
Gut zu wissen
- Derzeit verfügbare Leistungsklassen von 100 bis 500 kVA, mit bis zu 800 Aeff Nennstrom
- Flüssigkeitskühlung als Standard (wasserbasierend), Luftkühlung auf Anfrage
- NRTL/CSA zertifiziert
- Sehr geringe Isolationsbeanspruchung der Motorwicklung – auch bei langen Motorleitungen – aufgrund von 50 % kleinerer PWM-Schaltamplituden (siehe Grafik unten)
- Optionale DC-Spannungsversorgung für aktive Magnetlager, über intern abgesicherte DC-Zwischenkreis-Klemmen
- Konstruiert für 100 % Auslastung 24/7
- Alle Leistungskomponenten ausgelegt für 10 Jahre Dauerbetrieb mit Nennlast
- Konstruiert für weltweite 3-phasige Versorgungsnetze - auch potentialfrei IT
- Leistungsfähige Parametrier- und Diagnosesoftware drivemaster4
- Kundenspezifische Lösungen realisierbar
- 3C3-Schutzlackierung der Leiterplatten für Betriebssicherheit in aggressiver Umgebung
Die Schnittstellen des Frequenzumrichters SD4M
- Netzspannung
- Logikkarte
- Motoranschluss
- Flüssigkeitskühlung
Antriebsfunktionen und Sicherheitstechnik
Simulation, Inbetriebnahme, Monitoring: drivemaster4
Simulation
• Elektrische Betriebspunkte
• Einfluss der PWM-Frequenz/Umrichter Topologie
• FFT-Analyse inklusive THDi/THDu-Berechnung
• Export der Simulationsdaten
Inbetriebnahme
• Parametrierung der Motordaten/Schnittstellen
• Optimierung mittels Oszilloskop
• Inbetriebnahme-Tool
Monitoring
• Datenlogger
• Echtzeituhr
• Fehlerspeicher
• Betriebsstundenzähler
Technische Spezifikationen Frequenzumrichter SD4M
mit 3-phasiger AC-Netzspannung ohne Bremschopper
Spannungsklasse 400 VAC
Eingangsspannungsbereich 180 .. 528 VAC
| Gerätetyp | Netzspannung | Ausgangsleistung (kW) | Ausgangsscheinleistung (kVA) | Ausgangsstrom (A) | Ausgangsspitzenstrom (A) | HxBxT (mm) | Gewicht | Kühlung |
|---|---|---|---|---|---|---|---|---|
| 0SD4MC1C1Fxxxx | 3 x 400 VAC | 70 kW | 83 kVA @ 16 kHz | 120 A @ 16 kHz 3) | 120 | 445 x 260 x 247 | 20 kg | Luft |
| 0SD4MD3D1Fxxxx | 3 x 400 VAC | 97 kW | 114 kVA @ 16 kHz | 165 A @ 16 kHz | 165 | 685 x 388 x 188 | 30 kg | Wasser 1) |
| 0SD4MD1D1Fxxxx | 3 x 400 VAC | 72 kW | 83 kVA @ 16 kHz | 120 A @ 16 kHz | 165 | 656 x 545 x 218 | 34 kg | Luft |
| 0SD4ME3E1Fxxxx | 3 x 400 VAC | 150 kW | 177 kVA @ 16 kHz | 255 A @ 16 kHz | 255 | 771 x 439 x 207 | 43 kg | Wasser 1) |
| 0SD4ME3F1Fxxxx | 3 x 400 VAC | 180 kW | 215 kVA @ 16 kHz | 310 A @ 16 kHz | 310 | 771 x 439 x 207 | 43 kg | Wasser 1) |
| 0SD4ME1F1Fxxxx | 3 x 400 VAC | 115 kW | 132 kVA @ 16 kHz | 190 A @ 16 kHz | 255 | 746 x 629 x 273 | 54 kg | Luft |
| 0SD4ME1F1Fxxxx | 3 x 400 VAC | 130 kW | 152 kVA @ 16 kHz | 220 A @ 16 kHz | 310 | 746 x 629 x 273 | 54 kg | Luft |
| 0SD4MG2H1Fxxxx | 3 x 400 VAC | 285 kW | 333 kVA @ 16 kHz | 480 A @ 16 kHz | 480 | 1317 x 336 x 489 | 94 kg | Wasser 2) |
| 0SD4MG2K1Fxxxx | 3 x 400 VAC | 365 kW | 436 kVA @ 16 kHz | 630 A @ 16 kHz | 630 | 1317 x 336 x 489 | 94 kg | Wasser 2) |
| 0SD4MG1H1Fxxxx | 3 x 400 VAC | 205 kW | 236 kVA @ 16 kHz | 340 A @ 16 kHz | 480 | 1317 x 684 x 374 | 133 kg | Luft |
| 0SD4MG1K1Fxxxx | 3 x 400 VAC | 265 kW | 308 kVA @ 16 kHz | 445 A @ 16 kHz | 630 | 1317 x 684 x 374 | 133 kg | Luft |
| 0SD4MH3L1Fxxxx | 3 x 400 VAC | 490 kW | 554 kVA @ 8 kHz | 800 A @ 8 kHz | 800 | 1478 x 353 x 596 | 136 kg | Wasser 1) |
1) Kühlrohre Aluminium
2) Kühlrohre Kupfer
3) Maximale Schaltfrequenz 32 kHz
